Перейти к сутиФункция примыкания для рисования фигур
< 1 мин. чтения
Фигуры можно рисовать на ЦММ или ортофотоплане, а также на модели с помощью инструментов, доступных в основном инструментарии окон просмотра Орто/Модель. Функция примыкания в Metashape поможет вам выполнить векторизацию. Данное руководство описывает принцип работы примыкания в версии Metashape Professional.
Доступны следующие режимы функции примыкания:
- Примыкание к осям
- Примыкание к вершинам
- Примыкание к рёбрам

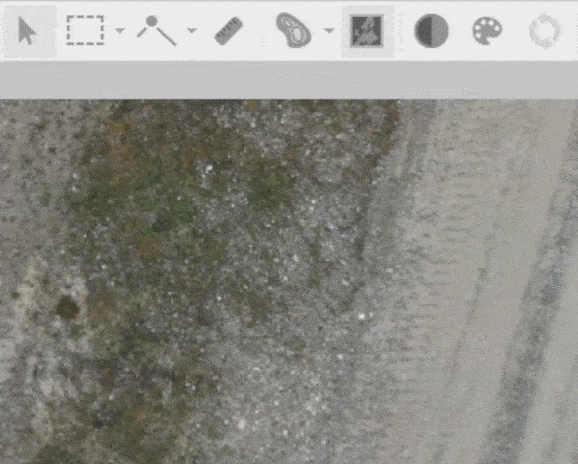

Выбор режима доступен в раскрывающемся списке кнопки выбора фигуры на основной панели инструментов:
Чтобы использовать режим привязки, включите один из доступных режимов и удерживайте клавишу Shift, когда начинаете рисовать фигуру.
Примыкание к осям — примыкание выполняется вдоль и по диагонали осей системы координат. #

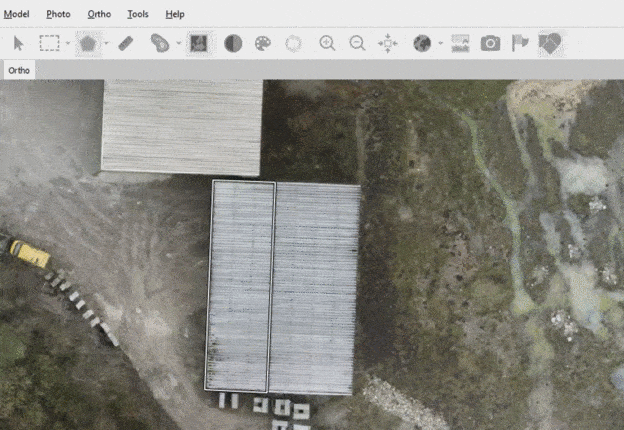

Примыкание к вершинам — позволяет привязать вершины рисуемой фигуры к вершинам уже нарисованных фигур: #
Примыкание к рёбрам — позволяет привязать вершины рисуемой в данный момент фигуры к сторонам уже нарисованных фигур: #
